作用
通过一系列处理，将3D模型元素转化成屏幕上的2D图像

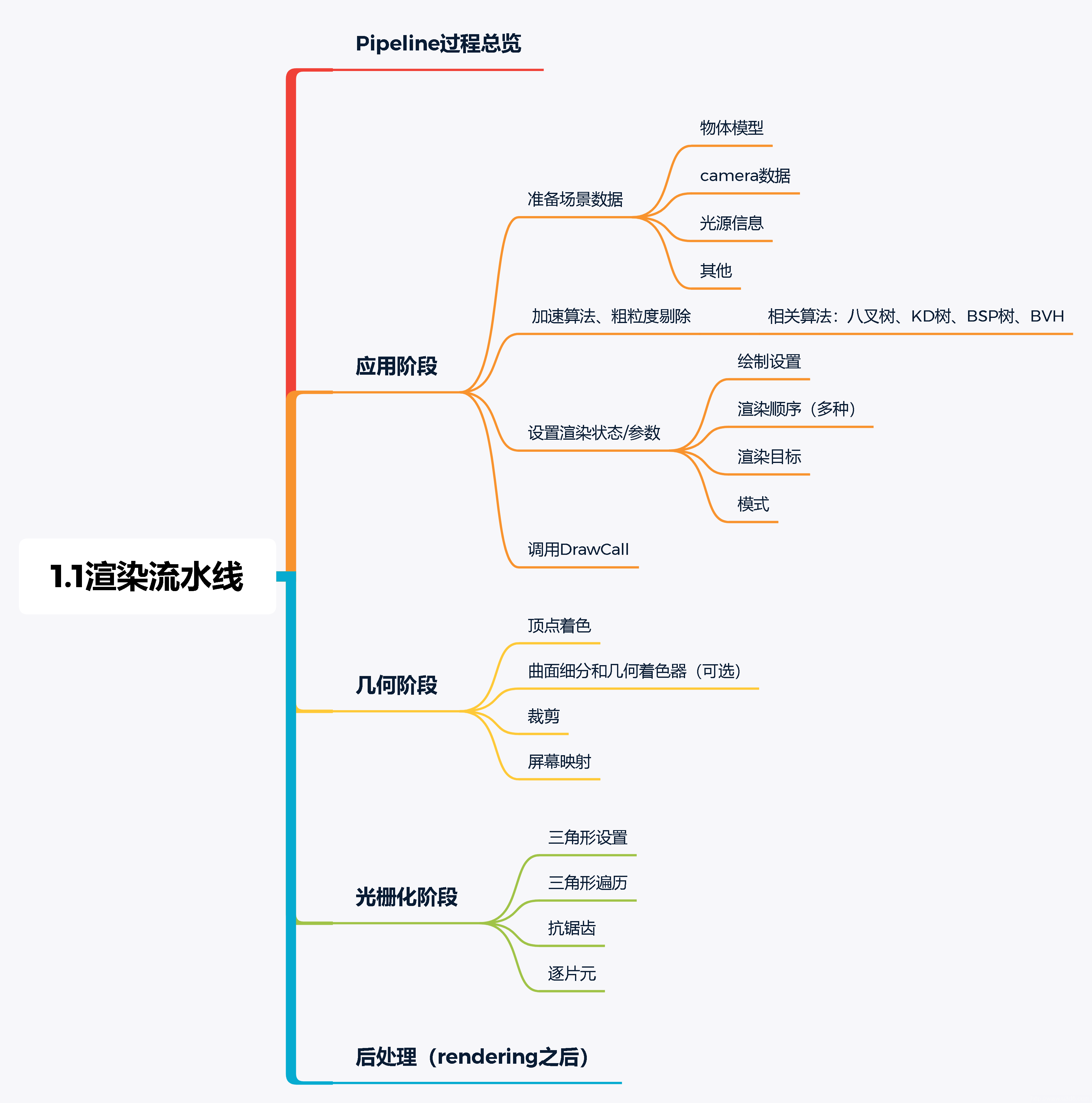

整体流程
应用阶段（CPU）
- 粗粒度剔除
- 进行渲染设置
- 准备基本数据
- 输出到几何阶段
应用阶段准备的数据包括
场景物体：变换数据（位置、旋转、缩放）网格数据（顶点位置、UV贴图、法线、切线等）
光源信息：点光源、平行光等的（位置、方向、角度、阴影参数等）
摄像机参数：正交or透视、视口比例/尺寸（位置、方向、裁剪平面）
几何阶段（GPU）
- 顶点着色器（可编程）。顶点光照需要知道光源的位置、朝向以及摄像机的位置、朝向还有当前顶点的世界位置，当前顶点的世界位置又需要知道顶点在模型空间里的位置，以及模型本身的位置、旋转、缩放等等
- 曲面细分（可选步骤）。将现有的顶点来生成更多的顶点，使模型更加平滑。需要知道现有顶点在模型里的信息
- 几何着色器（可选步骤）。需要通过现有的图元来做一些几何方面的操作，生成更多的顶点和图元。比如对现有图元所在的平面生成法线， 那么同样需要知道现有图元的顶点位置
- 顶点裁剪（可配置）。干掉看不见的屏幕以外的顶点
- 屏幕映射。把顶点位置从3D坐标空间转换到2D坐标空间
几何阶段要为光栅化阶段准备数据
光栅化阶段（GPU）
- 三角形（点/线）设置。拿到映射到2D空间里的顶点位置，我们要把它组装成三角形
- 三角形（点/线）遍历。获取三角形包含了哪些2D空间的像素点
- 片段着色器。对像素点使用它们包含的数据来着色，并且为后面的逐片元着色准备数据
抗锯齿MSAA是属于光栅化阶段
逐片元操作（GPU）
- 片元着色（可编程）
- 裁剪测试
- 透明度测试
- 颜色混合-深度测试/模板测试
- 目标缓冲区（FrameBuffer、RenderTexture）
逐片元操作对象是光栅化阶段输出的片元数据，片元可以理解为屏幕上的一个个像素点，对于这些片元我们需要进行一系列的测试，比如透明度测试、深度测试、模板测试，通过测试的我们就保存起来，不通过的丢弃。在2D屏幕坐标系中，同一个位置的像素点可能会对应于多个不同的片元，这时就需要将通过测试的片元的颜色进行混合操作，从而得到该像素点的最终输出颜色
后处理
逐片元操作后，我们就得到一个类似于贴图的数据保存在内存里，然后我们可以对这个数据进行后处理操作，可以理解为图像处理
常见后处理：模糊、景深、高光、边缘检测、径向模糊等
抗锯齿FXAA是属于后处理阶段
